A régi felépítés elemzése érdekes feladat volt. 7” méretű, polipropilén membránt és aláfüggesztett tekercset tartalmazott hatalmas mágnessel, viszont több réteg VC tekercseléssel. Utóbbi az egész tekercset megnehezítette, hogy a mélysugárzó egy bizonyos görbeesést nyújtson a frekvencia-válaszban. A mélysugárzó mérete semmilyen sztenderdet nem követett: 6,5”-hez túl nagy, de 8”-hez túl kicsi. Mégis okos döntésnek bizonyult, mert a mélyebb frekvenciákon olyan hajtást tett lehetővé, mint egy 8” méretű sugárzó, miközben a középső frekvenciákban inkább a 6,5” méretű kivitelekhez hasonlított.

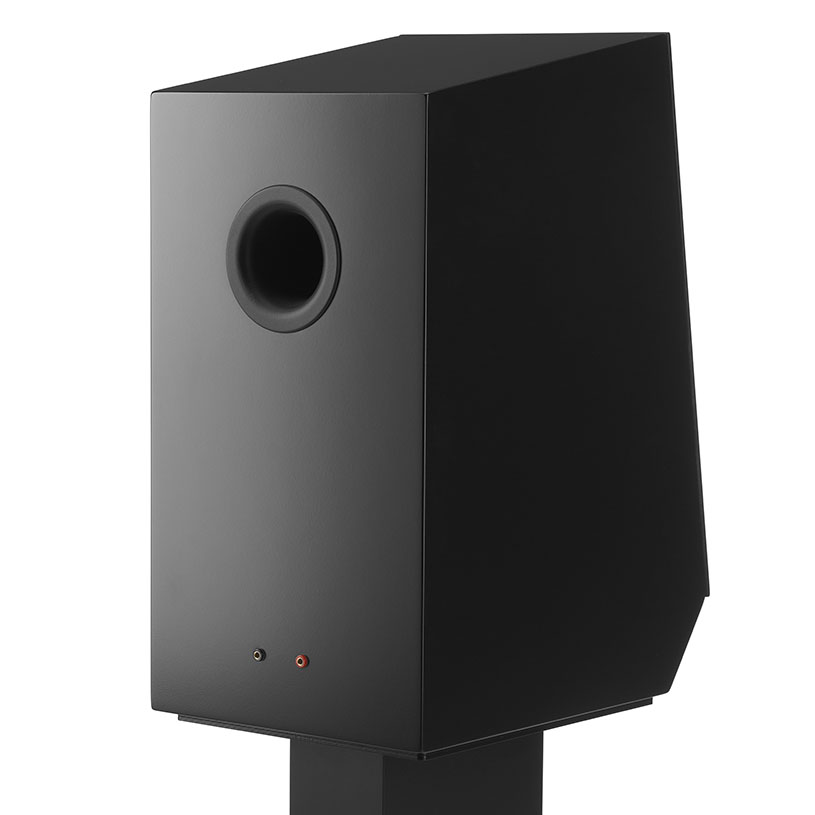

„Maga a doboz többé-kevésbé ugyanakkora űrtartalommal rendelkezik, mint az eredeti ES-14. Ez nem különösebben meglepő, mivel a dobozméret a hangszórók jellegéhez és a hangsugárzó meghatározott sávszélességéhez igazodik. Viszont a forma más. Az előlap hátrafele döntött, hogy a mély/közép és magassugárzó időzítése egymáshoz legyen igazítva, továbbá az első és hátsó oldal közti állóhullámok miatt is előnyös. Reflex rendszer lévén természetesen nyílás is szükséges. A doboz hátulján található és alakját kifejezetten úgy formálták, hogy a légáramlatot minimalizálja. A nyitott csőrezonancia kiegyensúlyozásához néhány nyílást is kialakítottak a cső középső szakaszán. A legalsó mélyhangok veszteségének elkerülésére lágy anyaggal fedték e nyílásokat és úgy hangolták, hogy csak a nemkívánatos rezgéseket szűntessék meg.
Választható színek
-

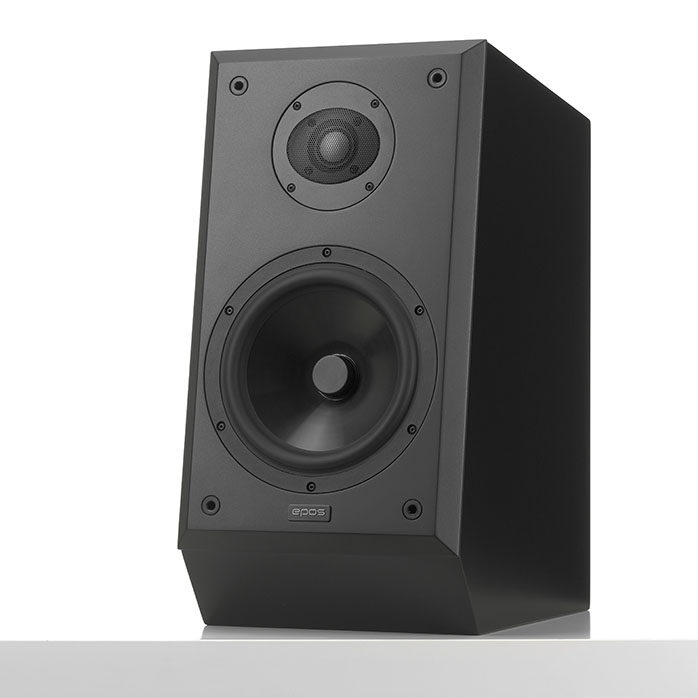

- Selyemfényű fekete
-

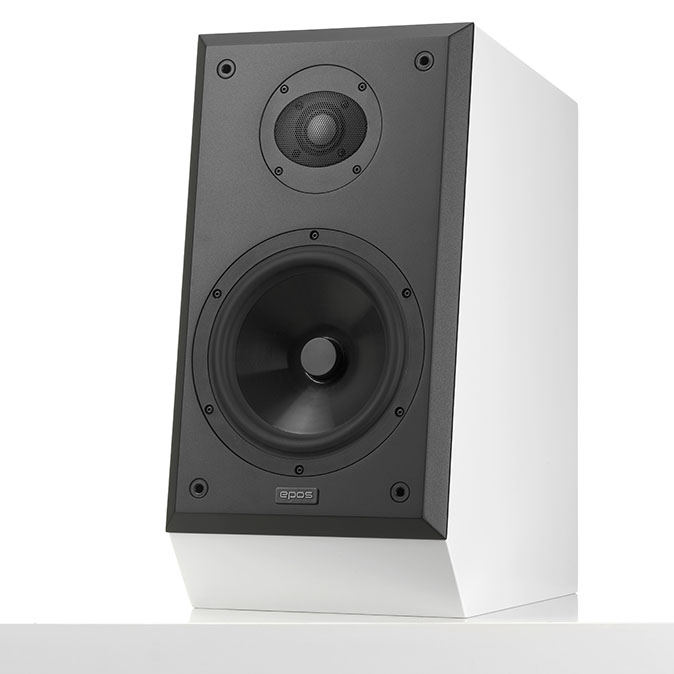

- Selyemfényű fehér
-

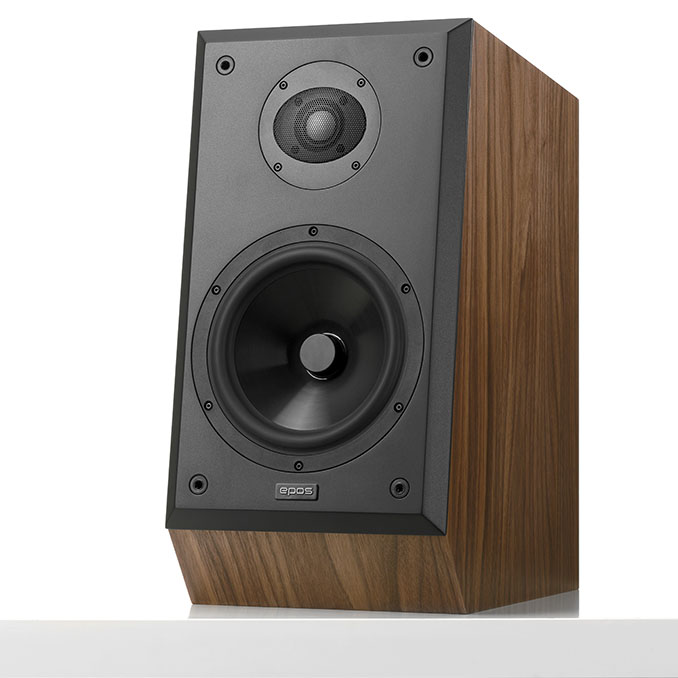

- Dió
Doboz
A doboz kétrétegű MDF konstrukciót használ. A lapokat újgenerációs, rezgéscsillapító ragasztóval rögzítették egymáshoz. Ez az új anyag egybefüggőbb a korábbiakhoz képest és könnyebbé teszi a gyártást. További merevítésre is sor került, hogy a táblák vibráció módjainak irányítása mellett lecsökkentsék az egész doboz nemkívánatos rezgéseit. Belül csak kevés csillapítóanyagot kellett alkalmazni.
Az előlap dobozhoz való ragasztása és csavarozása további kihívásokkal járt. 45 fokos levágás figyelhető meg a szélein, hogy a 2-3 kHz-es szakasz diffrakciós hatását kontroll alatt tartsa. Az első, téglatest formájú prototípusoknál lehetetlen volt tengelyen belül és kívül jó frekvencia-választ elérni. A sarkok lekerekítése nem igazán segített, csak a levágás tette jelentősen kisebbé a diffrakciós hibát és segített abban, hogy a felső középtartományt kiegyensúlyozzák. Régies módszer, de hatékony megoldás. A hangfal előlapi takarószövettel érkezik, de annak használata zenehallgatás közben nem ajánlott. Inkább porvédőként szolgál, amikor a hangsugárzók nincsenek használva. A magassugárzó ettől függetlenül védve van és a PP membrán kevésbé sérülékeny.
A doboz lapos „4th order” elrendezésű, 38 Hz-es hangolási frekvenciával. Illeszkedik a legtöbb zenehallgató szoba alsó frekvenciás jeléhez és gyors, pontos mélyhangokat tesz lehetővé, amennyiben megfelelő pozícióba kerül a szobában. A csatlakozók 4 mm-es banándugó aljzatok, egy fémlemezbe ágyazva. A csatlakozók rendkívül csekély fém vezetőanyagot tartalmaznak, ami a legjobb hangzást garantálja – ez egyike azoknak a remek ötleteknek, melyek az eredeti tervezésben is szerepeltek. Jobbak, mint a rendkívül költséges „high-end” alternatívák. Az egyérpáras (single wire) hangfalkábel fogadására alkalmas aljzat egy keresztváltóhoz továbbítja a jelet, melyet a hangsugárzó hátsó lapján ül.
Keresztváltó
Az eredeti keresztváltó rendkívül kevés alkatrészt igényelt és extrém egyszerűségű volt. Az új EPOS ES-14N az elmúlt 20 év tapasztalatait követi, melyek alapján az elektronikus alkatrészeket könnyebb irányítani, mint a hangszórókban lévő mechanikus szűrést. A régi időkben, még a Klippel mérési módszert megelőzően többrétegű tekercset kapott az eredeti mélysugárzó, melyet úgy terveztek, hogy leeressze a frekvenciamenetet a tekercselések tömege és magas induktanciája által.
EPOS ES-14N SPL frekvenciagörbe
Impedancia
A hangsugárzót ideális esetben könnyen hajtják az erősítők – ezért az átlagos impedancia értéke magasabb, mint a szokásos 4 ohmos hangfalaké. Emellett kompenzációval is rendelkezik a középső frekvenciasávban, hogy csöves erősítők számára kevésbé jelentsen kihívást.
Torzítás
A korszerű hangsugárzóknak magasabb terhelés mellett is alacsony torzítással kellene működniük. Az EPOS közzétette online termékleírásában az ES-14N méréseit 87 és 96 dB hangnyomásszinttel.
EPOS ES-14N süketszobai harmonikus torzítás mérés (87 dB)
EPOS ES-14N süketszobai harmonikus torzítás mérés (96 dB)
Mély/középsugárzó

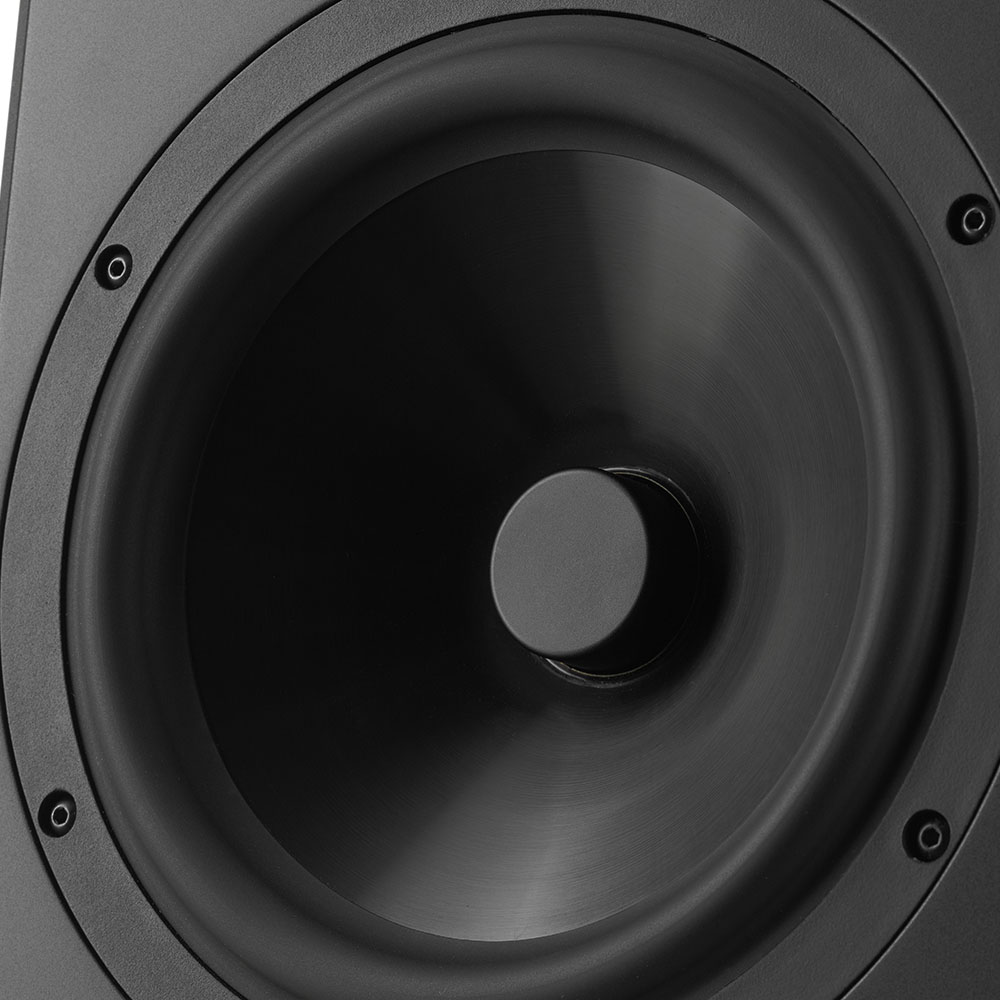

A hangszóró 36 mm-es hangtekercse viszonylag egyértelmű választás volt. 18 mm hosszú, kétrétegű réztekercse fémmentes TIL (üvegszál és epoxi keverék) formázóra kerül. A mágnes alakját szimulációval optimalizálták, hogy a lejobb lineáris BL karaktert nyújtsa és a tekercsmozgása nagyon csekély induktancia változással járjon. Ez a legkisebb szintű lineáris és intermodulációs torzítást eredményezi és egyértelműen más, mint a régi időkben használt variációké. A főmágnes ferrit típusú, a fluxus kompenzációra szolgáló mágnes lecsökkenti a szivárgási mezőt és a doboz adottságainak megfelelő BL értéket nyújtja. A pólusvason lévő neodímium lemez lineárisabb BL-t eredményez és egy fém fáziskúp segít elvonni a tekercs hőjét. Minden alkatrészt rendkívül erős, házon belül tervezett, üvegszál tartalmú műanyagkosárba szereltek. Az anyagra merevséget és jó csillapítást kombináló tulajdonsága miatt esett a választás.
Egy 7” (17,8 cm) méretű mélysugárzót fejlesztettek ki, mely ideális választás nyitott dobozban történő alkalmazásra, ezt magasabb ellenállású légtekercs kompenzálja. A polipropilén membránanyagot már kezdettől fogva eldöntötték. A polipropilén nagyszerű anyag – rendkívül egybefüggő szerkezetű, MICA-hoz hasonló különböző anyagokkal tölthető és injekciós öntéssel is előállítható, ha eltérő anyagvastagságú, mókás alakot kell létrehozni. A kismértékben csillapító gumiperemmel kiegészítve rengeteg dinamikát kézbesít, meglehetősen alacsony színezés mellett.
Magassugárzó

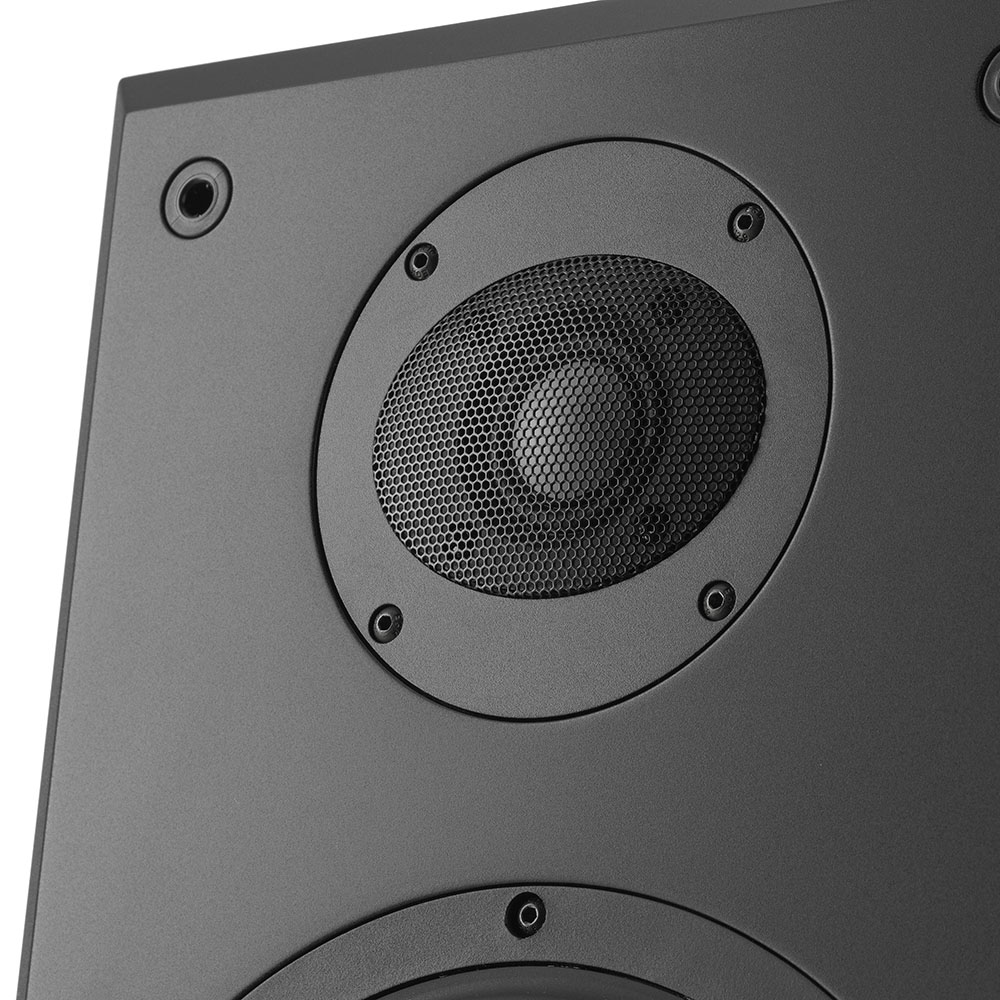

28 mm-es hangketercse alumínium ötvözetű, kerámiával bevont alumínium dómsugárzón helyezkedik el. A bevonat alkalmazásával jobb merevség valósul meg. Mindezt ferritmágnes és optimalizált üregekben történő légáramlás egészíti ki. A magassugárzó nem alkalmaz ferrofluidot a résben a stabil hőmérséklet és alacsony kompresszió érdekében. A ferrit jobb anyag egy magassugárzónak, ha nem kell kis méretre törekedni. Sokkal több „levegő” kerülhet így a dóm és a perem mögé, amivel el lehet kerülni a kompressziót és kis üregek által okozott harmonikus torzítást. A mágnesben egy rézsapka is található, mely a torzítást csökkenti az egészen magas frekvenciákon. Nincsen hullámvezető, kimondottan akusztikai célból. A dóm védelme érdekében ovális, aszimmetrikusan felszerelt, perforált fémrácsot adtak hozzá. Utóbbi nem eltávolítható és használatban volt a hangsugárzó hangolásánál is. A magassugárzó masszív fémlemeze csak négy ponton, a csavarok körül érintkezik a dobozzal (az ötletet NAIM-nél tevékeny Roy George-tól vették, áldásával együtt). A magassugárzó számára önálló üreget is kialakítottak a hangfal dobozában.

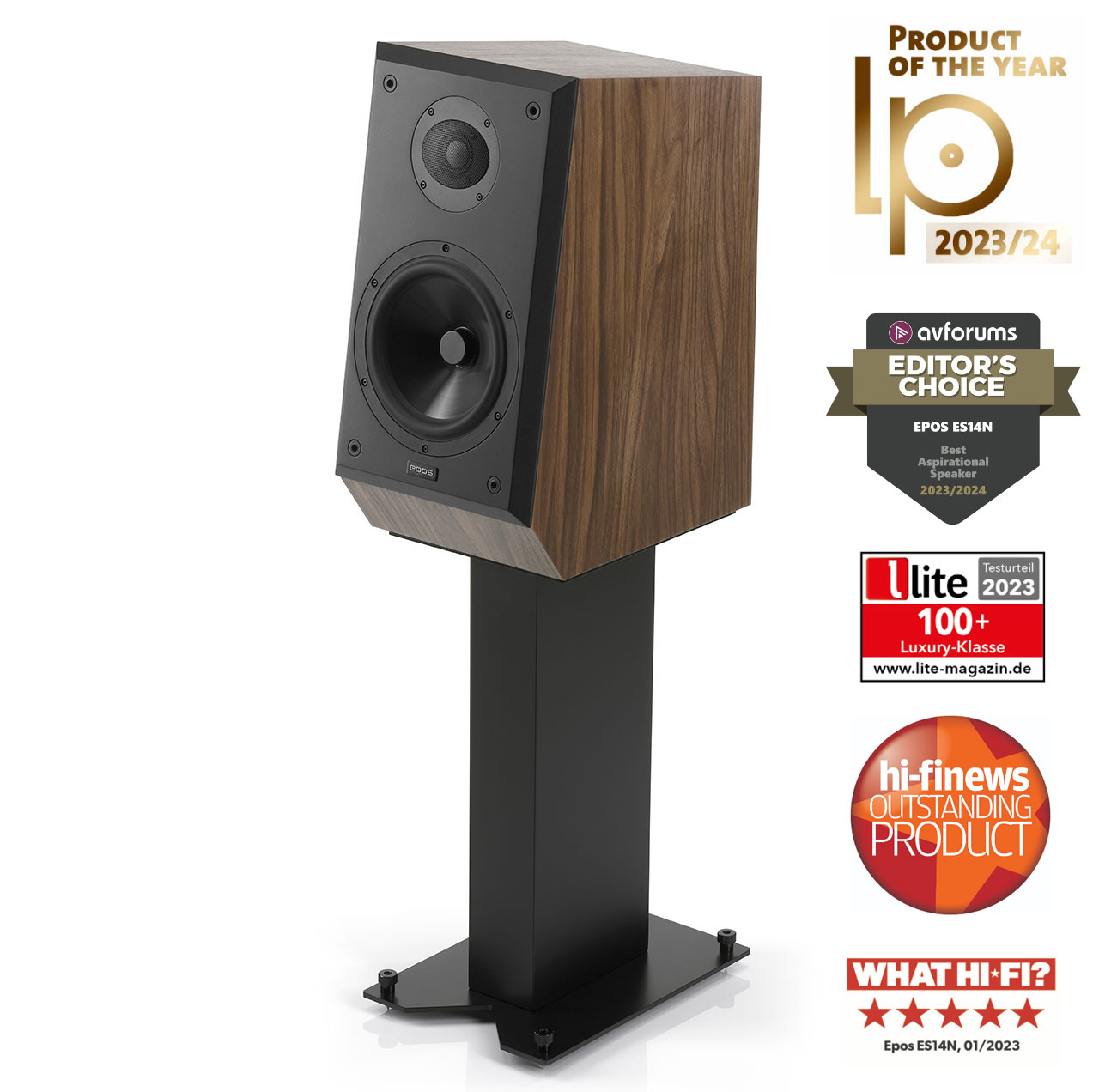

Hangfalállvány (opcionális)
Hogy „fészket” biztosítsanak a hangsugárzónak, egy dedikált állvány is kapható hozzá. Középső része egy masszív fa rúd, négy réteg fából, melyeket ugyanolyan ragasztóval illesztettek egymáshoz, mint amely az ES14N belső csillapításáért felel. A felső tábla egy kétrétegű acéllemez bitumen köztes réteggel, az alsó tábla pedig vastag acéllemez, amely az állítható tüskéket tartja. A hangsugárzó állvány nélkül is rendelhető, így más 55 cm-es állvánnyal is lehet használni.
