Leírás

Egy kétutas rendszer egyszerűen nem működik olyan jól, ha két mélysugárzóval konfigurálják. OK, ott van a tipikus D’Appolito konfiguráció: mélysugárzó a magassugárzó alatt és fölött, de a magassugárzónak egyméteres magasság körül kellene elhelyezkednie, a hangfalból végül óriástorony lenne. Ha a magassugárzó alá kerülnek a mélysugárzók, úgynevezett két és félutas konfigurációt kapunk. Ilyen elrendezésben az egyik mélysugárzó kihagyja az alacsony középtartományt és a második mélysugárzó lefedi a maradék középső frekvenciákat, hogy a magassugárzóhoz kapcsolódjon. Ez jó ötletnek tűnik, de sajnos a két mélysugárzó fő sugárzási tengelye lefelé irányulna, emiatt nehéz a középfrekvenciás energiát megfelelően kezelni. Akkor miért ne tegyük háromutassá? OK, ezt tették az EPOS mérnökei.

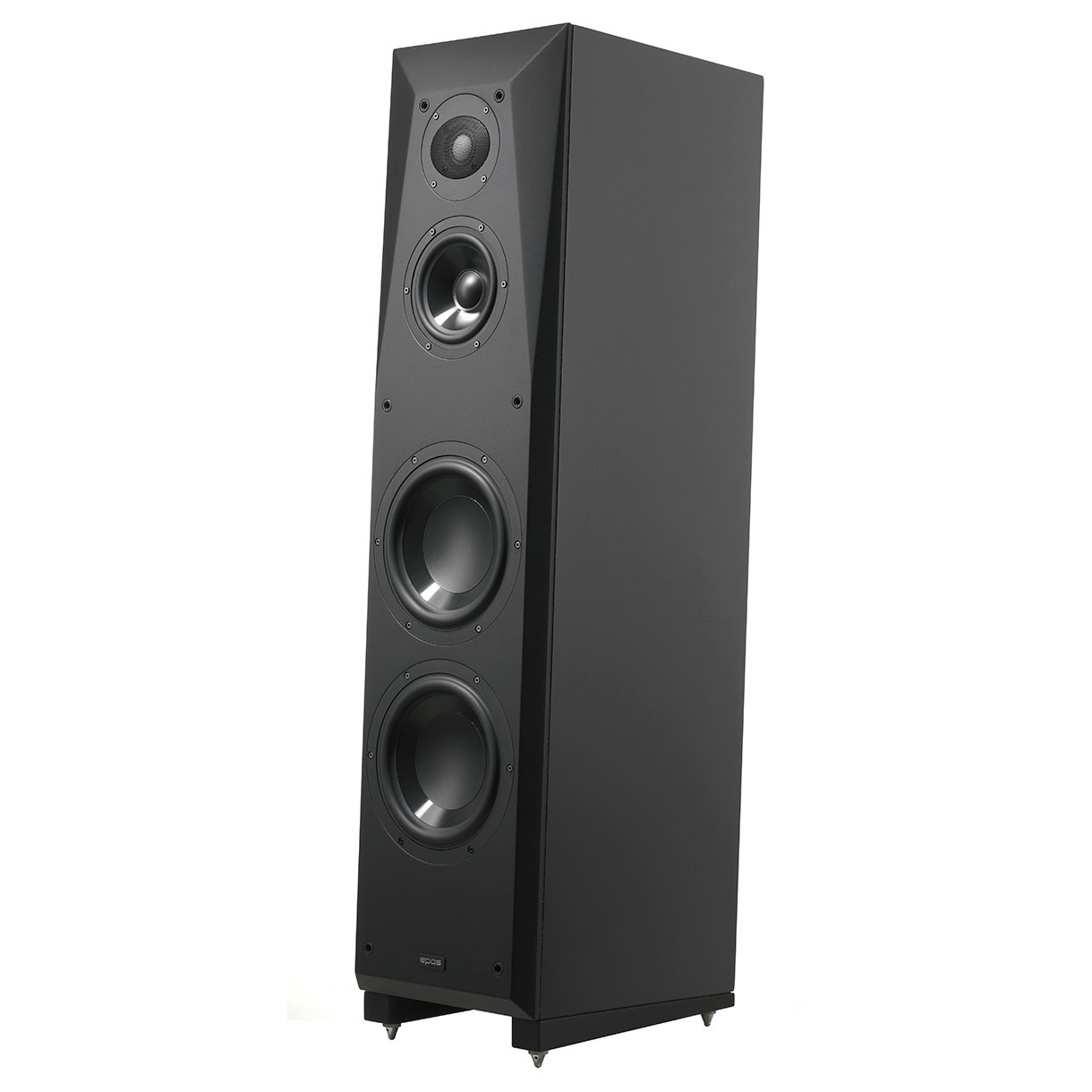

Doboz

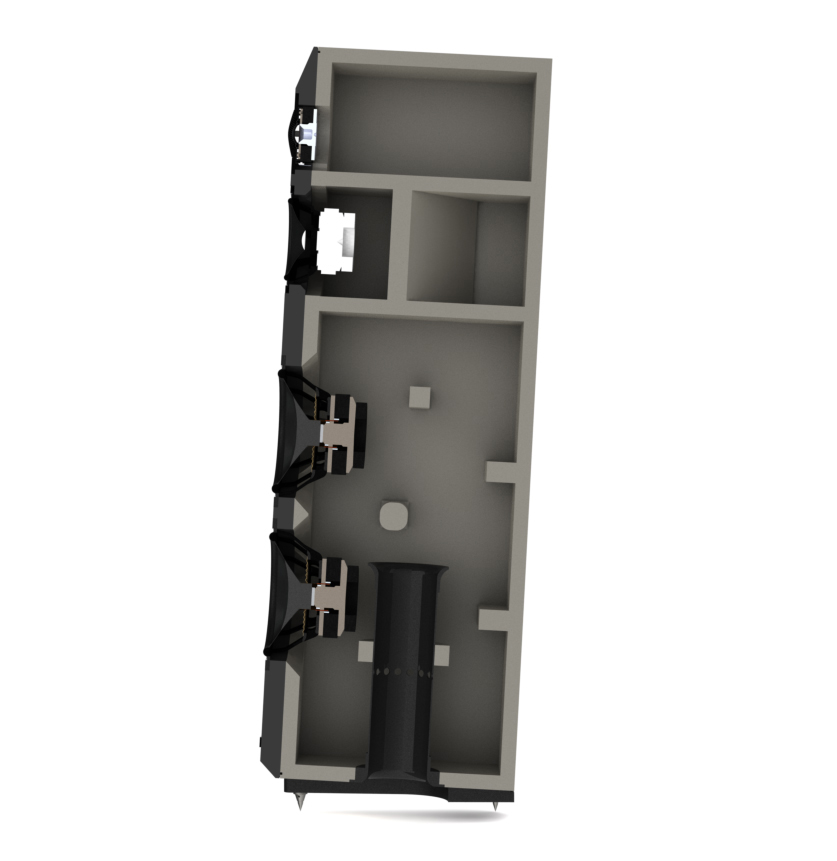

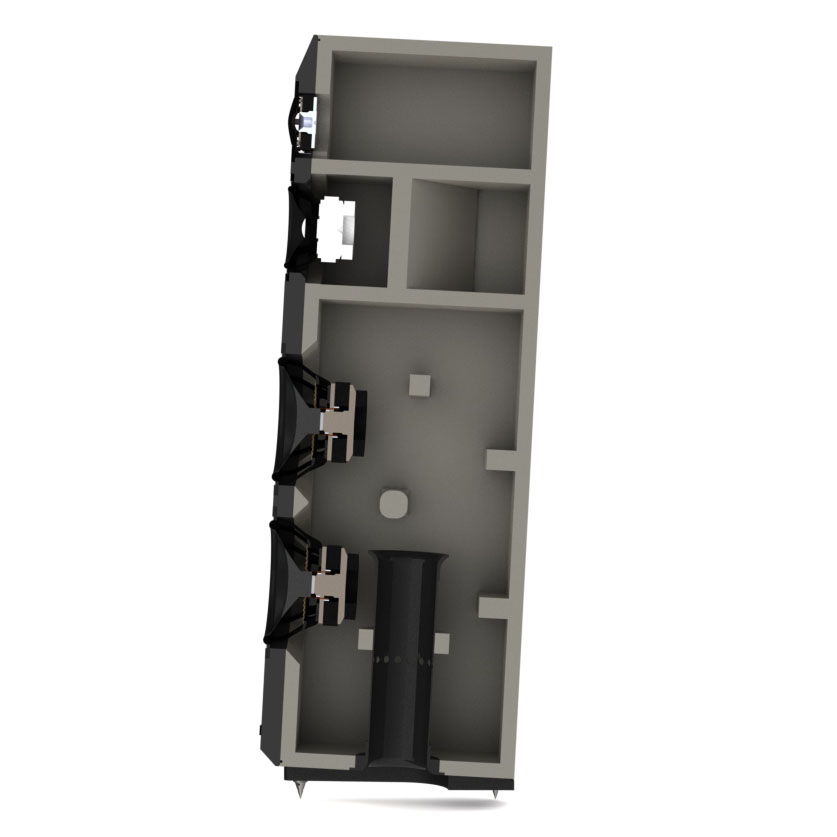

Az ES-14N-hez hasonló módon az ES-28N dobozát is enyhén megdöntötték, hogy a hangszórók időszabályozása jobb legyen. A két mélysugárzók egy basszreflex üregben ülnek, óvatosan merevítve az alacsony dobozszínezés érdekében. Azonos okból, az egész dobozt szendvics szerkezetben építették meg két MDF panelből, melyek közé csillapító ragasztó került. Az előlap 50 mm vastag és két 10 mm-es szendvics panel, valamint egy szeparált, 30 mm-es, kamrás MDF panel alkotja. A középsugárzó saját üreggel rendelkezik, háromszögletes hátsó fallal, a visszaverődések megelőzése érdekében. A magassugárzó mögötti fennmaradó rész tartalmazza a keresztváltót, így az alkatrészeket elszigetelték a magas hangnyomástól. A reflexcsövek nyílása lent helyezkedik el. Utóbbi nyolccentis cső átmérőt tesz lehetővé és olyan hosszúságot, amely a lehető legalacsonyabb mértékű doboz rezonanciát nyújtja és a mélyhangok legmagasabb kimenetét. Ráadásként a csövet nyomáskiegyenlítő lyukak egészítik ki, hogy maga a nyílás ne okozzon csőrezonanciát. A talpon lévő nyílás kellően nagy, ezért még akkor sem romlik a basszusteljesítmény, ha a dobozt tüskék nélkül állítják a padlóra.

A 30 cm hosszúságú reflex nyílás maximális hangolási frekvenciáját ezzel a dobozzal és hangszórókkal kombinálva 30 Hz-en éri el. Az EPOS honlapjáról származó grafikon azt mutatja, hogy mi a különbség egy sztenderd cső és a saját fejlesztésű, nyomás-kompenzált EPOS kivitel között, amely eltávolítja a duplán nyitott oldalú csőrezonanciát közel 10 dB mértékben. A tervezés korrekt pozíciójából eredően a doboz állóhullám módjai nem távoznak a nyíláson keresztül.

Középsugárzó

A középső frekvenciákért felelős hangszórót az ES-7N mélysugárzója alapján készítették el: Mica anyaggal töltött, polipropilén membránja fröccsöntéssel készült. Alacsony érzéketlenségű gumiperemmel és magas teherbírású Nomex pillével rendelkezik, melyek lineáris felfüggesztést és megfelelően kontrollált magasabb elmozdulást biztosítanak. A 30 mm-es hangtekercs üvegszál/epoxi formázóval egészül ki. A mágneses rendszert ellátták egy impedancia szabályzó gyűrűvel, hogy a torzítást és intermodulációt minimálisra szorítsák. Egy kettős mágnes kompenzálja a szivárgási mezőt és növeli a tekercs erejét.

Mélysugárzó

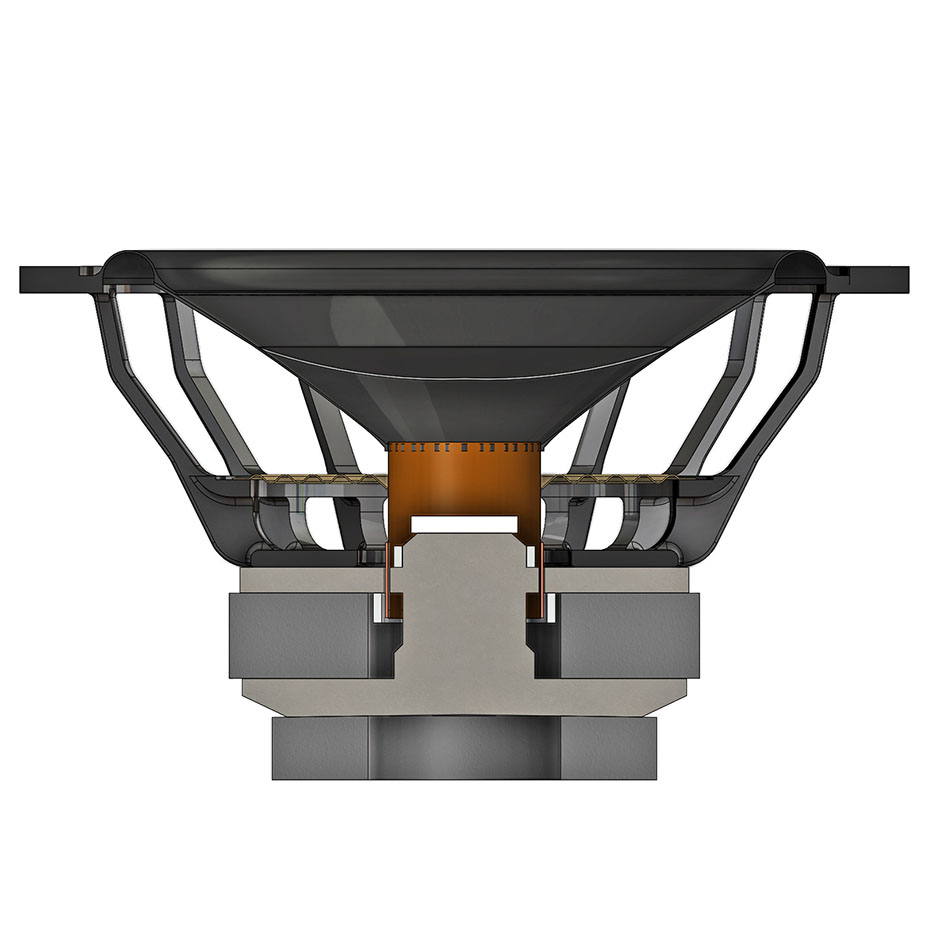

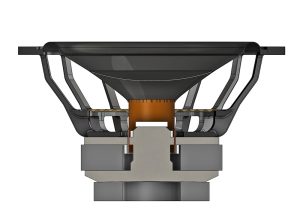

A két 7” (17,7 cm) méretű mélysugárzó az ES-17N mágnesét és kosarát örökölte, viszont egyenes kónuszt tartalmaznak ívelt helyett. Az egyenes falú kónusz a legjobb megoldás a legalsó mélyhangokhoz. Egy nagyméretű inverz porsapka teszi még merevebbé a membránt a gyors és erőteljes basszus érdekében. A mágnes alumínium demodulációs gyűrűket használ a hangtekercs induktanciájának stabilizálására, így a keresztváltó modulációjától nem kell tartani. A harmonikus torzítás és intermoduláció is alacsony. A tekercs 36 mm-es, 18 mm hosszú. A tekercsformázót nem-vezető epoxi és üvegszál anyagból készítették az Eddy Current elkerülése érdekében.

Magassugárzó

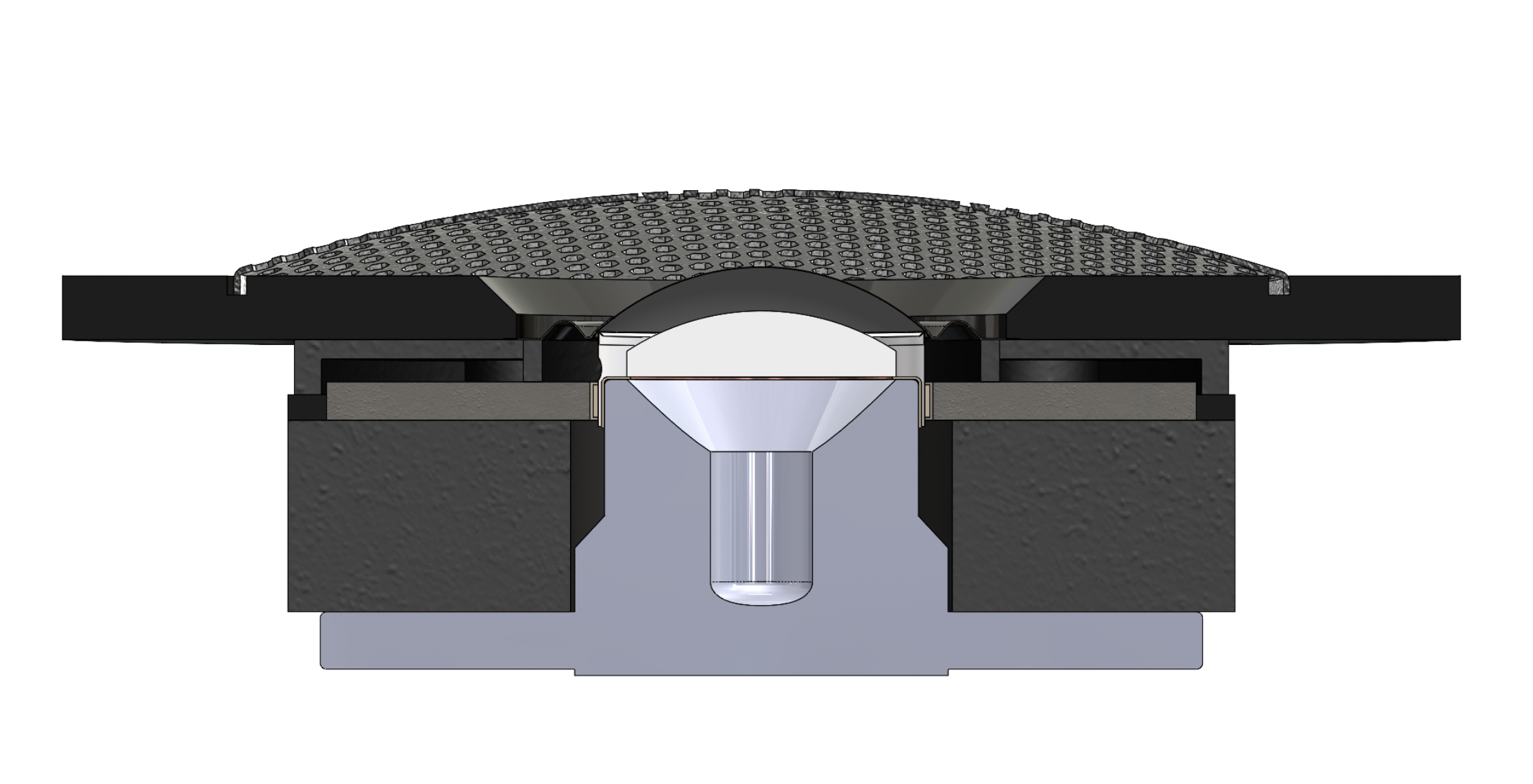

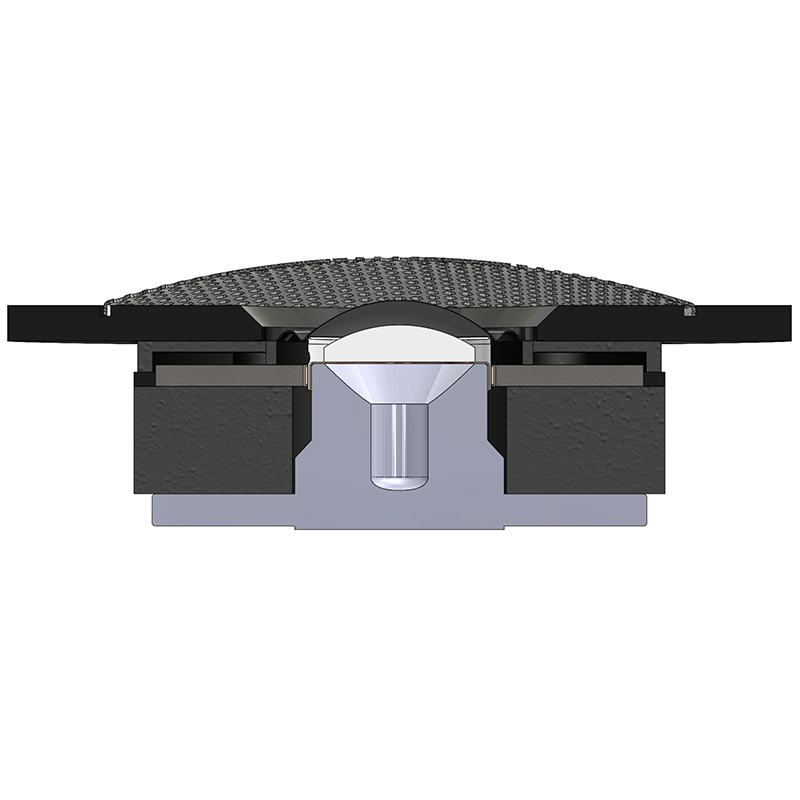

Az ES-7N magassugárzója azonos az ES-7N és ES-14N állványos hangfalban lévővel, így az új modell ugyanazt a csúcsminőséget nyújtja. 28 mm-es hangketercse alumínium ötvözetű, kerámiával bevont dómsugárzón helyezkedik el, mindezt ferritmágnes és optimalizált üregekben történő légáramlás egészíti ki. A magassugárzó nem alkalmaz ferrofluidot a résben a stabil hőmérséklet és alacsony kompresszió érdekében.

Impedancia

EPOS ES-28N hangfal impedancia és SPL mérési görbe

A válaszgörbe mérési ábrája mutatja, hogy 300 Hz-től beesés következik nagyjából 300 Hz-től, az úgynevezett baffle step sarok frekvenciájától. Az ES-28N-t enyhén eltérő módon hangolták a hagyományos kivitelekhez képest, számításba véve, hogy mélysugárzói a padlóhoz közel helyezkednek el. A 30 Hz-es hangolással együtt az eredmény rendkívül alacsony és feszes alsó basszus. Az impedancia kompenzálásra kerül a középső sávban, a csöves erősítőkkel való jobb működés érdekében.
